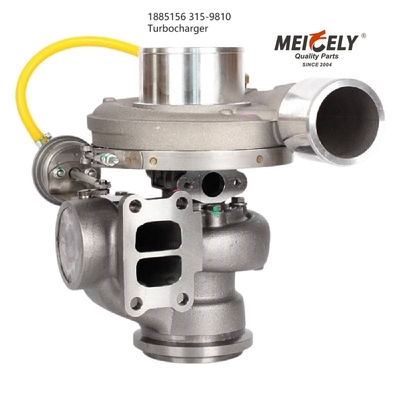

Turbocompressor 1885156 Compatibel met Caterpillar spoorladers 6 C-9 C-15 973C D6R II

Turbocompressor 1885156 Compatibel met Caterpillar spoorladers 6 C-9 C-15 973C D6R II

Specificatie:

Beschrijving:

Interchanges OEM Caterpillar nummer 1885156

We hebben een breed assortiment aan luchtcomponenten voor uw machine. Al onze luchtcomponenten zijn vervaardigd met premium OEM-materialen om de juiste pasvorm en levensduur te garanderen.We bieden turbocompressoren aan., compressoren, ontvanger droogers, blazers, manifolds, en meer.

Uitlijning
Ik controleer de motor van de vliegwiel.
(1) Motor. (2) Dial indicator. (3) Krukas. (4) vliegwiel. (5) vliegwiel behuizing.1. Bolt een duizendste inkrementeel wijzerplaatje of -meter aan het vliegwiel van de motor, zodat de wijzerplaat loodrecht op het gezicht van de motorvliegwiel behuizing is,en de indicator stam is rijden op het gezicht van de flenster.2 Draai het vliegwiel van de motor, waarbij de stuwkracht altijd in dezelfde richting blijft en let op de afwijking van de oppervlakte van de flens van de motorvliegwiel.De lijndeviatie mag niet hoger zijn dan de cijfers in bovenstaande tabel..
Ik controleer de motor van de vliegwiel.
(1) Motor. (2) Dial indicator. (3) Krukas. (4) vliegwiel. (5) vliegwiel behuizing.3Met de indicator gemonteerd, plaatst u de indicatorstaaf zodanig dat deze op de boor van de motorvliegwielbehuising wordt gemonteerd.4. Draai het motorvliegwiel en let op de excentriciteit van de boor van de motorvliegwiel behuizing.
Controleer de rijring van het vliegwiel.
(1) Motor. (2) Dial indicator. (3) Krukas. (4) vliegwiel. (5) vliegwiel behuizing.5. Bolt een duizendste dial indicator of meter aan de motor vliegwiel behuizing, zodat de indicator loodrecht op de motor vliegwiel, en de indicator stam is rijden op het gezicht van het vliegwiel.De variatie van de uitloop van het oppervlak waarop het aandrijfsysteem is geboeid, mag niet meer bedragen dan 0,012 mm per centimeter.
Controleer de stuurring Pilot Bor van de motor vliegwiel
(1) Motor. (2) Dial indicator. (3) Krukas. (4) vliegwiel. (5) vliegwiel behuizing.6. Met de indicator gemonteerd, plaats de indicator staaf zodat het zal rijden op de stuurring piloot boor van de motor vliegwiel. draai het vliegwiel.De excentriciteit van het vliegwiel van de stuurring moet niet groter zijn dan 0.13 mm (.005 in) maximale totale indicatorlesing. Om een correcte lesing te verkrijgen, moet de stuwkracht op het vliegwiel te allen tijde in één richting zijn.
Controleer piloot lager boring van motor vliegwiel.
(1) Motor. (2) Dial indicator. (3) Krukas. (4) vliegwiel. (5) vliegwiel behuizing.7. Plaats de indicator zodanig dat de stam zal rijden op de pilootlagersboring van het vliegwiel. Draai het vliegwiel. De excentriciteit van de pilootlagersboring mag niet hoger zijn dan 0,13 mm (.005 in) maximale totale indicatormetingDe excentriciteit tussen de stuurringboor (C36987P1) en de stuurlagerboor (C36988P1) mag niet meer bedragen dan 0,20 mm (0,008 inch) totale indicatoren.
Aanpassing van de motor en de marine transmissie
(1) Motor. (2) Indicator. (5) Flywheel behuizing. (6) Marine uitrusting. (7) Ondersteuningsbeugel. (8) Bedrail. (9) Shim hier.8. Met de indicatorstang op de binnendiameter van de stuurringpiloot, druk met een spuitbalk tussen het vliegwiel en het vliegwielhuis aan de tegenovergestelde zijde van de indicator.De indicator zal de verticale beweging van de motor vliegwiel metenDe maximaal toegestane beweging is 0,13 mm (0,005 inch).
